Ang mga dust filter cartridge ay kumakatawan sa puso ng mga modernong sistema ng pagkolekta ng alikabok sa industriya. Ang mga tila simpleng cylindrical na bahaging ito ay gumaganap ng kritikal na gawain ng paghihiwalay ng pinong particulate matter mula sa mga daluyan ng hangin, kadalasang tinutukoy kung ang isang pasilidad ay nakakamit ang pagsunod sa kapaligiran, pinoprotektahan ang kalusugan ng manggagawa, at gumagana nang matipid. Ngunit sa likod ng kanilang prangka na anyo ay nakasalalay ang mga sopistikadong materyales sa agham, tumpak na engineering, at umuusbong na teknolohiya na patuloy na sumusulong sa mga hangganan ng pagganap ng pagsasala.
Ang pag-unawa sa teknolohiya ng cartridge—mula sa molecular structure ng filter media hanggang sa mga advanced na coating system—ay nagbibigay-daan sa mga tagapamahala ng pasilidad at mga inhinyero na gumawa ng matalinong mga desisyon tungkol sa pagpili ng system, mga kasanayan sa pagpapanatili, at mga diskarte sa pag-optimize na nagpapababa ng mga gastos habang pinapabuti ang mga resulta sa kapaligiran.

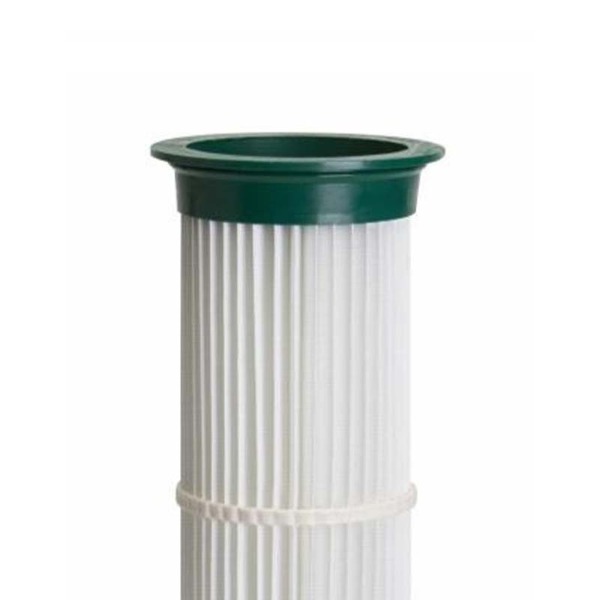

A dust filter cartridge binubuo ng maraming layer ng engineered na materyal na pinagsama-sama upang lumikha ng elemento ng pagsasala. Hindi tulad ng mga flat panel filter o tradisyonal na bag filter, ang mga cartridge ay nagtatampok ng pleated construction na nagpaparami sa epektibong surface area para sa pagkuha ng particle.
Ang pleated na disenyo ay ang tumutukoy na katangian na nagpapakilala sa mga cartridge mula sa iba pang mga uri ng filter. Ang mga vertical pleat (karaniwang 20-40 bawat cartridge) ay tumatakbo mula sa itaas hanggang sa ibaba, na lumilikha ng corrugated surface na kapansin-pansing pinapataas ang lugar na magagamit para sa pagkuha ng particle. Ang isang cartridge na may sukat na humigit-kumulang 10 pulgada ang lapad at 22 pulgada ang taas ay maaaring magbigay ng 300-500 square feet ng filtration surface area—katumbas ng maraming flat panel filter sa mas maliit na footprint.
Kasama sa layered construction ang:
Panloob na manggas ng suporta: Matibay na istraktura na pumipigil sa pagbagsak sa ilalim ng pagkakaiba ng presyon
Pangunahing filter media: Pangunahing layer na kumukuha ng particulate matter
Mga pangalawang layer: Karagdagang mga ibabaw ng pagsasala para sa pinahusay na kahusayan at mahabang buhay
Mga takip sa itaas at ibabang dulo: Ang mga elemento ng pagbubuklod na pumipigil sa pag-bypass sa paligid ng filter na media
Mga sistema ng pandikit: Pinagsasama-sama ang mga layer habang pinapanatili ang permeability ng media
Ang pleated configuration ay nagbibigay ng ilang mga pakinabang sa pagganap kaysa sa mga flat filter. Sa pamamagitan ng pagtaas ng surface area ng 5-10 beses kumpara sa mga flat panel na may katulad na dimensyon, pinahihintulutan ng mga pleated cartridge ang mas mababang bilis ng mukha (ang bilis ng hangin sa ibabaw ng filter), na nagpapababa ng pressure drop at nagpapabuti sa kahusayan ng koleksyon. Ang mas mababang pagbaba ng presyon ay nangangahulugan na ang system fan ay nangangailangan ng mas kaunting lakas upang makamit ang parehong daloy ng hangin, na direktang binabawasan ang pagkonsumo ng enerhiya.
Ang compact footprint ay isa pang pangunahing bentahe. A tagakolekta ng alikabok ng cartridge na naglalaman ng mga pleated na elemento ay sumasakop ng makabuluhang mas kaunting espasyo sa sahig kaysa sa mga sistema ng baghouse na nakakakuha ng katumbas na daloy ng hangin. Ang kahusayan sa espasyo ay nagtulak ng malawakang paggamit sa mga pasilidad na may limitadong magagamit na lugar.
Ang filter media mismo-ang materyal na aktwal na kumukuha ng mga particle ng alikabok-ay kung saan nangyayari ang karamihan sa mga pagbabago sa teknolohiya ng cartridge. Nag-aalok ang iba't ibang materyal ng media ng mga natatanging katangian ng pagganap na angkop sa iba't ibang mga aplikasyon.
Ang glass fiber ay ang orihinal na media ng filter ng cartridge at nananatiling karaniwan para sa mga pangkalahatang-duty na aplikasyon. Binubuo ng randomly oriented glass fibers na pinagbuklod ng resin, ang glass fiber media ay nag-aalok ng magandang chemical resistance, mataas na temperatura na kakayahan (hanggang 260°C), at cost-effectiveness. Gayunpaman, ang glass fiber ay may katamtamang katangian ng paglabas ng alikabok at maaaring magdusa mula sa alkaline attack sa ilang partikular na kemikal na kapaligiran.
Saklaw ng temperatura: hanggang 260°C tuloy-tuloy
Paglaban sa kemikal: Mabuti sa karamihan ng mga acid; limitado sa pagkakalantad ng alkalina
Paglabas ng dust cake: Katamtaman; ang ilang alikabok ay maaaring muling pumasok sa panahon ng paglilinis
Gastos: Mababa hanggang katamtaman
Mga karaniwang application: Foundries, metalworking, pangkalahatang pang-industriya na alikabok
Ang mga polyester fibers ay nag-aalok ng pinahusay na mga katangian ng paglabas ng alikabok kumpara sa glass fiber, na binabawasan ang puwersa na kinakailangan sa panahon ng paglilinis ng filter. Ang mas banayad na paglilinis na ito ay binabawasan ang pagkapagod ng media sa filter at pinahaba ang buhay ng serbisyo. Ang polyester ay humahawak ng moisture nang mas mahusay kaysa sa glass fiber ngunit may mas mababang maximum na kakayahan sa temperatura.
Saklaw ng temperatura: hanggang 150°C tuloy-tuloy
Paglaban sa kemikal: Mabuti sa karamihan ng mga acid at alkalis; limitado sa malakas na oxidizing agent
Paglabas ng dust cake: Mahusay; napakadaling malinis sa panahon ng mga kaganapan sa pulso
Gastos: Katamtaman
Mga karaniwang application: Pharmaceutical, pagproseso ng pagkain, mga halaman ng semento
Ang Polytetrafluoroethylene (PTFE) ay isang sintetikong fluoropolymer na inilapat bilang isang manipis na patong upang i-filter ang mga ibabaw ng media. Ang PTFE coating ay kapansin-pansing nagpapabuti sa paglabas ng dust cake—halos dumudulas ang alikabok sa ibabaw ng filter sa halip na nangangailangan ng agresibong paglilinis. Binago ng teknolohiyang ito ang pagganap ng filter ng cartridge, lalo na para sa mga mapanghamong alikabok.
Paglabas ng alikabok: Pambihira; minimal na pagdirikit anuman ang uri ng alikabok
Pagkatugma sa temperatura: Nakadepende sa media (karaniwang 150-260°C depende sa base media)
Paglaban sa kahalumigmigan: Ang napakahusay na mga katangian ng hydrophobic ay pumipigil sa pagsipsip ng kahalumigmigan
Gastos: Mataas; makabuluhang premium sa uncoated media
Mga karaniwang application: Malagkit na alikabok, basang proseso, mataas na dalas na mga kinakailangan sa paglilinis
Gumagamit ang makabagong teknolohiya ng nano-fiber ng napakahusay na synthetic fibers (kadalasang mas mababa sa 1 micrometer diameter) upang lumikha ng mga ultra-dense na ibabaw ng filter. Nakakamit ng media na ito ang kahusayan sa pagkolekta ng 99.95-99.99%, na kumukuha ng mga particle na kasing liit ng 0.3 microns. Ang nano-fiber media ay nagpapakita rin ng mahusay na paglabas ng alikabok at maaaring makabuluhang bawasan ang dalas ng paglilinis ng filter.
Episyente ng koleksyon: 99.95-99.99% para sa mga particle na kasing liit ng 0.3 microns
Paglabas ng alikabok: Superior; kinakailangan ang minimal na puwersa sa paglilinis
Buhay ng filter: Extended ng 30-50% kumpara sa conventional media
Gastos: Premium na pagpepresyo; pinakamataas na gastos na opsyon sa media
Mga karaniwang application: Pharmaceutical, electronics, ultra-malinis na kapaligiran
Higit pa sa mga hibla ng base media, ang mga pang-ibabaw na coatings at treatment ay lubos na nakakaimpluwensya sa pagganap ng filter. Binabago ng mga microscopically thin layer na ito ang paraan ng pakikipag-ugnayan ng alikabok sa mga filter surface.
Ang PTFE (Teflon) coating ay lumilikha ng madulas na ibabaw kung saan ang mga particle ng alikabok ay hindi madaling makadikit. Ang patong ay inilalapat sa pamamagitan ng electrospray o iba pang mga pamamaraan ng katumpakan upang lumikha ng isang pare-parehong layer na karaniwang 20-50 microns ang kapal. Ang mga ibabaw ng PTFE ay likas na hydrophobic, tinataboy ang kahalumigmigan at pinipigilan ang pagkalat ng alikabok na nauugnay sa kahalumigmigan.
Ang mga benepisyo ng PTFE coating ay malaki:
Malaking pagpapabuti sa paglabas ng alikabok: Ang lakas ng paglilinis ng cake ay bumababa ng 50-70%
Nabawasan ang dalas ng paglilinis: Ang paglilinis ng pulso ay maaaring hindi gaanong agresibo, na nagpapahaba ng buhay ng media
Paghawak ng kahalumigmigan: Napakahusay na pagganap sa mamasa-masa o wet-process na kapaligiran
Pagganap ng malagkit na alikabok: Humahawak ng mga tsokolate, mineral, adhesive na makabubulag sa hindi nababalot na media
Extension ng buhay ng filter: 30-50% na mas mahabang buhay ng serbisyo kumpara sa uncoated media
Ang mga Oleophobic coating ay nagtataboy ng mga langis at lipid, na pumipigil sa mga dust na puno ng langis mula sa pag-caking at pagbulag ng mga filter. Ang mga coatings na ito ay partikular na mahalaga sa mga operasyon ng machining kung saan ang mga metalworking fluid aerosol ay pinagsama sa metal na alikabok upang lumikha ng matibay na dust cake. Ang mga Oleophobic coating ay nagpapanatili ng kanilang pagiging epektibo kahit na ang base media ay puno ng mga dust particle.
Ang ilang mga cartridge ay gumagamit ng electrostatically charged fiber technology upang mapahusay ang pagkuha ng particle. Ang mga singil ay nakakaakit ng mga pinong particle, na nagpapataas ng kahusayan sa pagkolekta para sa mga submicron na particle. Ang mga electrostatic effect ay pinapanatili kahit na ang mga static na singil ay unti-unting nawawala sa buhay ng filter, na ginagawa itong isang epektibong pangmatagalang pagpapahusay.
Sa parmasyutiko, pagpoproseso ng pagkain, at mga aplikasyon sa malinis na silid, ang mga pang-ibabaw na paggamot na pumipigil sa paglaki ng microbial ay pumipigil sa pag-filter ng kolonisasyon ng bakterya at fungi. Ang mga paggamot na ito ay hindi nag-aalis ng mga mikrobyo ngunit nagpapabagal sa kanilang paglaki, na nagpapahaba sa katanggap-tanggap na buhay ng filter bago ang microbial contamination ay nangangailangan ng kapalit.
Ang mga umuusbong na hydrophobic nano-textured na ibabaw ay ginagaya ang mga katangian ng dahon ng lotus, na lumilikha ng super-hydrophobic na epekto na nag-aalis ng parehong moisture at pinong particle na may kaunting puwersa sa paglilinis. Nangangako ang mga advanced na surface na ito na palawigin pa ang buhay ng filter habang binabawasan ang mga kinakailangan sa enerhiya sa paglilinis.
Sinusukat ng kahusayan ng koleksyon kung ilang porsyento ng mga particle na pumapasok sa filter ang nakukuha. Ang isang cartridge na may 99.5% na kahusayan ay nagbibigay-daan sa 0.5% ng mga papasok na particle na dumaan. Ang tila maliit na porsyento na ito ay maaaring maging makabuluhan sa mga application na may mataas na volume.
Nag-iiba-iba ang kahusayan batay sa laki ng butil, na ang karamihan sa mga cartridge ay hindi gaanong mahusay sa pagkuha ng napakahusay na mga particle (mas mababa sa 1 micrometer). Nagbabago din ang kahusayan sa panahon ng buhay ng filter—karaniwang tumataas ang kahusayan habang naipon ang alikabok sa ibabaw ng filter at lumilikha ng karagdagang layer ng pagsasala, hanggang sa maging napakakapal ng naipon na dust cake na nagsimulang dumaan ang hangin sa paligid nito sa halip na sa pamamagitan nito.
Ang pagbaba ng presyon ay ang paglaban sa daloy ng hangin na nilikha ng filter na media. Ang paunang pagbaba ng presyon na may malinis na mga filter ay karaniwang 2-5 pulgada ng column ng tubig, depende sa pagbuo ng media at bilis ng air face. Habang naiipon ang alikabok, ang pagbaba ng presyon ay tumataas nang linear hanggang sa mangyari ang paglilinis. Ang maximum na pinapayagang pagbaba ng presyon (karaniwang 6-8 pulgada ng column ng tubig) ay nagti-trigger ng mga awtomatikong pag-ikot ng paglilinis.
Ang pag-unawa sa pagbaba ng presyon ay mahalaga para sa kahusayan ng enerhiya ng system. Ang isang 2-pulgadang pagtaas sa pagbaba ng presyon ay nangangailangan ng fan na kumonsumo ng humigit-kumulang 15-20% na higit pang lakas. Ang regular na pagpapalit ng filter bago maging labis ang pagbaba ng presyon ay isang mahalagang disiplina sa pagpapanatili na direktang nakakaapekto sa mga gastos sa pagpapatakbo.
Sinusukat sa cubic feet per minute (CFM) o cubic meters per hour (CMH), ang kapasidad ng daloy ng hangin ay nagpapahiwatig ng dami ng maalikabok na hangin na maaaring iproseso ng isang cartridge. Ang kapasidad ng daloy ng hangin ay nakasalalay sa lugar ng filter, permeability ng media, at katanggap-tanggap na pagbaba ng presyon. Ang isang cartridge ay karaniwang nagpoproseso ng 300-1,200 CFM depende sa mga salik na ito.
Dapat isaalang-alang ng system sizing ang sabay-sabay na operasyon ng lahat ng emission point kasama ang safety margin para sa pagpapalawak sa hinaharap. Ang mga system na kulang sa laki ay hindi maaaring mapanatili ang kinakailangang bilis ng hangin para sa pagkuha ng alikabok, na nagreresulta sa mga takas na emisyon at hindi sapat na koleksyon.
Ang maximum na patuloy na temperatura ng pagpapatakbo ay nag-iiba ayon sa uri ng media at coating. Ang glass fiber at high-temperature polyester ay nagpaparaya sa 250-260°C, habang ang karaniwang polyester ay limitado sa 150°C. Hindi binabago ng PTFE coating ang mga limitasyon sa temperatura ng base media ngunit nagbibigay ng mahusay na pagganap sa loob ng mga limitasyong iyon. Ang kakayahan sa temperatura ng nano-fiber media ay depende sa base fiber composition.
Ang mga panandaliang ekskursiyon sa temperatura na mas mataas sa tuloy-tuloy na rating ay matitiis (5-10 minutong mas mataas sa rate na temperatura ay bihirang magdulot ng permanenteng pinsala), ngunit ang patuloy na operasyon sa matataas na temperatura ay nagdudulot ng mabilis na pagkasira. Nagiging kritikal ang pamamahala sa temperatura sa mga application na may mataas na temperatura tulad ng mga foundry at steel mill.
Ang mataas na konsentrasyon ng alikabok ay nakakaubos ng kapasidad ng filter nang mas mabilis, na nangangailangan ng mas madalas na pagpapalit. Mas madaling bumabara ang pinong alikabok sa media kaysa sa magaspang na alikabok. Ang malagkit na dust adhesion ay binabawasan ang epektibong buhay ng filter sa pamamagitan ng pag-aatas ng mas agresibong paglilinis. Hygroscopic dust na sumisipsip ng moisture can cake at blind filters. Ang pag-unawa sa iyong mga katangian ng alikabok ay nagbibigay-daan sa paghula ng makatotohanang mga inaasahan sa buhay ng filter.
Ang patuloy na operasyon sa kapasidad ng disenyo ay gumagawa ng predictable na buhay ng filter. Ang pagpapatakbo ng part-load ay maaaring pahabain ang buhay ng filter sa pamamagitan ng pagbabawas ng rate ng paglo-load ng alikabok. Maaaring paikliin ng madalas na mga start-stop cycle ang buhay dahil sa mga pressure spike sa panahon ng startup. Ang katatagan ng temperatura ay nagpapabuti sa mahabang buhay ng filter; Ang mga pagbabago sa temperatura ay nagdudulot ng pag-urong at pagpapalawak ng media, na nagpapabilis ng pagkapagod ng hibla.
Ang agresibong paglilinis ng filter (labis na presyon ng pulso o dalas) ay nakakapagod sa mga hibla ng media at nagpapaikli ng buhay. Gayunpaman, ang hindi sapat na paglilinis na nagpapahintulot sa pagbaba ng presyon na tumaas nang labis ay maaaring maging sanhi ng permanenteng pagbara ng media. Mga wastong parameter ng paglilinis—balanse upang mapanatili ang makatwirang pagbaba ng presyon nang walang labis na pagdidiin sa media—i-optimize ang buhay ng filter.
Ang hindi magandang sealing ng mga end cap ay nagbibigay-daan sa maruming air bypass, na binabawasan ang epektibong buhay ng filter sa pamamagitan ng internal bypass kaysa sa totoong media exhaustion. Ang hindi tamang pag-install ng cartridge na nag-iiwan ng mga puwang o sumisira sa mga takip ng dulo ay nagpapahina sa pagganap ng system mula sa unang araw.
Maaaring mapabilis ng mataas na halumigmig ang dust caking at pagkasira ng media. Ang matinding temperatura ay nagpapabagal sa mga hibla ng media ng stress. Ang mga kinakaing unti-unting kapaligiran na naglalaman ng acid o alkaline vapor ay kemikal na umaatake sa media. Ang proteksyon ng mga kagamitan sa pagkolekta mula sa malupit na mga kondisyon sa kapaligiran ay makabuluhang nagpapalawak ng buhay ng bahagi.
Pulse jet cleaning, ang pinakakaraniwang paraan ng paglilinis ng cartridge, ay nagpapadala ng high-pressure compressed air bursts sa pamamagitan ng filter media nang pabaliktad. Ang paraan ng paglilinis na ito ay epektibo at maaasahan. Gayunpaman, ang pinakamainam na pagganap ay nangangailangan ng maingat na pagkakalibrate ng presyon at dalas ng pulso.
Presyon ng pulso: Karaniwang 80-100 PSI naka-compress na hangin; ang labis na presyon (mahigit sa 120 PSI) ay nakakasira ng media
Tagal ng pulso: 50-200 millisecond; Ang mas mahabang pulso ay hindi nagpapabuti sa paglilinis ngunit nagpapataas ng stress sa media
Dalas ng paglilinis: Sinusukat ng mga automated system ang pagbaba ng presyon at nagti-trigger ng paglilinis kapag naabot ang preset na threshold, karaniwang bawat 2-24 na oras depende sa aplikasyon
Timing ng solenoid valve: Ang tumpak na operasyon ng balbula ay kritikal; ang mga pagod o hindi maayos na naayos na mga balbula ay lumilikha ng mga mali-mali na pattern ng paglilinis
Kasama sa mga modernong cartridge collector ang mga pressure drop sensor na nagbibigay ng real-time na pagsubaybay. Ang paglalagay ng pagbaba ng presyon sa paglipas ng panahon ay nagpapakita ng mga trend ng pagganap ng filter. Kung ang pagbaba ng presyon ay tumaas nang mas mabilis kaysa sa inaasahan, ito ay nagpapahiwatig ng mga potensyal na problema:
Dust bypass: Ang mabilis na pagtaas ng presyon ay maaaring magpahiwatig ng pagkabigo ng seal o hindi tamang pagkakaupo sa cartridge
pinsala sa media: Ang napunit o nabutas na filter na media ay nagpapakita ng biglaang pagtaas ng presyon
Pag-iipon ng kahalumigmigan: Binabara ng basang alikabok ang media na nagdudulot ng labis na pagtaas ng presyon
Pagkabigo ng sistema ng paglilinis: Ang hindi sapat na paglilinis ay nagbibigay-daan sa progresibong pagtaas ng presyon
Ang paghahambing ng aktwal na pagganap ng pagbaba ng presyon laban sa makasaysayang baseline ay nagpapakita ng mga umuusbong na problema bago mangyari ang pagkabigo ng system, na nagpapagana ng maagap na pag-iiskedyul ng pagpapanatili.
Ang paglilinis ng pulse jet ay nakasalalay sa malinis, tuyo na naka-compress na hangin. Ang mga aerosol ng langis mula sa mga air compressor ay pinahiran ang media ng filter at binabawasan ang pagiging epektibo ng paglilinis. Ang singaw ng tubig ay namumuo sa malamig na araw at lumilikha ng mga basang alikabok na cake. Ang mga de-kalidad na air dryer at mga filter sa compressed air system ay mahahalagang pamumuhunan sa pagpapanatili na nagpapahaba ng buhay ng filter at nagpapababa ng mga pagkabigo sa sistema ng paglilinis.
Binabawasan ng ilang diskarte ang dalas ng pagpapalit ng filter:
Sobrang laki: Ang pagtukoy ng mas mataas na kapasidad na mga cartridge na tumatakbo sa mas mababang bilis ng mukha ng hangin ay nagpapababa ng pagbaba ng presyon at nagpapahaba ng buhay ng 20-30%
Paunang pagsasala: Ang pag-alis ng mga magaspang na particle bago maabot ang mga pangunahing cartridge ay nagpoprotekta sa mga mamahaling fine-media cartridge
De-kalidad na media: Ang premium na PTFE-coated o nano-fiber media ay mas mahal sa simula ngunit naghahatid ng 30-50% na mas mahabang buhay, na nagbibigay ng mahusay na pang-ekonomiyang halaga
Kontrol sa kapaligiran: Ang pamamahala ng halumigmig at temperatura sa pabahay ng koleksyon ay nakakabawas sa mga isyu sa pag-cack ng alikabok
Wastong paglilinis: Ang mga na-optimize na parameter ng pulso ay nagpapanatili ng kondisyon ng filter nang walang labis na stress
Ang kahusayan ng malinis na cartridge ay sumasalamin sa likas na kakayahan sa pagkuha ng filter media. Habang gumagana ang filter, naipon ang alikabok sa ibabaw, na lumilikha ng dust cake na talagang nagpapataas ng kahusayan—ang naipon na alikabok ay nagsisilbing karagdagang yugto ng pagsasala. Ang pagpapabuti ng kahusayan na ito ay nagpapatuloy sa ilang panahon, karaniwang mga linggo hanggang buwan depende sa konsentrasyon ng alikabok.
Gayunpaman, habang tumataas ang kapal ng dust cake, tumataas ang kahusayan at pagkatapos ay unti-unting bumababa dahil ang mataas na presyon sa naipon na cake ay nagiging sanhi ng pagdaan ng hangin sa paligid ng alikabok sa halip na sa pamamagitan nito. Sa kalaunan, naabot ng system ang pinakamataas na pinahihintulutang pagbaba ng presyon, na nagpapalitaw ng paglilinis. Ang ikot ng paglilinis ay nag-aalis ng karamihan sa naipon na alikabok, bumababa sa kahusayan pabalik sa mga paunang halaga ng clean-filter, at ang cycle ay umuulit.
Ang penetration (porsiyento ng mga particle na dumadaan sa hindi ginagamot) ay bumababa sa simula habang ang alikabok ay naiipon, na lumilikha ng pagpapabuti ng kahusayan na binanggit sa itaas. Gayunpaman, tataas muli ang penetration habang tumataas ang kapal ng cake at nagiging makabuluhan ang bypass. Ang punto ng pinakamababang penetration (pinakamataas na kahusayan) ay karaniwang nangyayari sa 60-80% ng maximum na pinapayagang pagbaba ng presyon.
Ang kaugnayang ito ay may praktikal na implikasyon: ang pagpapalit ng mga filter bago maabot ang pinakamataas na pagbaba ng presyon ay nagpapanatili ng mas mataas na average na kahusayan sa buong ikot ng buhay ng filter, kahit na ang mga indibidwal na cartridge ay maaaring gumana nang mas matagal.
Ang mga particle ng submicron (mas mababa sa 1 micrometer) ay partikular na mahirap makuha. Habang ang karamihan sa mga cartridge ay nag-a-advertise ng 99% na kahusayan, ang kahusayan na ito ay nalalapat sa mga particle sa 1-10 micrometer na hanay kung saan ang mga mekanismo ng koleksyon (epekto, interception, diffusion) ay gumagana nang pinakamabisa. Ang kahusayan ng maliit na butil ng submicron ay maaaring 5-10% na mas mababa.
Para sa mga application na nangangailangan ng pambihirang kontrol ng submicron (manupaktura ng parmasyutiko, electronics, ultra-malinis na kapaligiran), ang nano-fiber media kasama ang kanilang mga siksik na fiber network ay makabuluhang nagpapabuti sa pagkuha ng submicron.
Ang mga pandayan, steel mill, at mga prosesong kemikal na may mataas na temperatura ay bumubuo ng alikabok sa mataas na temperatura na nangangailangan ng media na nagpapanatili ng integridad sa init. Ang mataas na temperatura na polyester o glass fiber media na na-rate sa 250-260°C ay mahalaga. Ang PTFE coating ay nagbibigay ng higit na mahusay na paglabas ng alikabok sa mga mahirap na kondisyong ito.
Pamamahala sa temperatura—paggamit ng insulation o water-cooled na mga inlet duct upang bawasan ang temperatura ng hangin sa pumapasok—nagpapahaba ng buhay ng filter na may mataas na temperatura. Ang pagpapahintulot sa pumapasok na hangin na lumamig nang bahagya sa ilalim ng pinakamataas na temperatura ng media ay nagbibigay ng operating margin para sa mga pagtaas ng temperatura sa panahon ng mga pagtaas ng produksyon.
Ang chocolate dust sa mga confectioneries, rosin sa woodworking, at mineral dust sa ceramic production ay lahat ay may mga hamon—mahigpit na nakadikit ang alikabok sa karaniwang filter media, na nangangailangan ng agresibong paglilinis na nakakasira ng media. Ang PTFE-coated o oleophobic media na may napakahusay na mga katangian ng paglabas ng alikabok ay mahusay sa mga application na ito.
Para sa hygroscopic dust na sumisipsip ng moisture, ang pre-drying ng inlet air o heated filter housing ay pumipigil sa moisture absorption at caking. Ang ilang mga pasilidad ay gumagamit ng mga cartridge na may mga probisyon ng drainage upang mahawakan ang moisture condensation.
Ang mga basang proseso ng paggiling at mga kapaligirang may mataas na kahalumigmigan ay lumilikha ng moisture-laden na alikabok na bumabara sa karaniwang media. Ang hydrophobic properties ng PTFE-coated media ay pumipigil sa pagsipsip ng tubig. Ang ilang mga pasilidad ay gumagamit ng mga cartridge collector na may moisture drainage upang mahawakan ang water droplet carryover mula sa mga basang proseso.
Inaatake ng ilang kemikal ang ilang filter na media. Ang mga malakas na acid ay nangangailangan ng polyester o PTFE-coated media; ang malakas na alkali ay maaaring makapinsala sa polyester, na nangangailangan ng glass fiber. Tinitiyak ng pagtatasa ng compatibility ng kemikal na tumutugma ang pagpili ng media sa partikular na kapaligiran ng kemikal.
Ang mahigpit na mga kinakailangan sa kalinisan sa pagmamanupaktura ng pagkain at parmasyutiko ay nangangailangan ng pinakamataas na kahusayan ng media. Ang mga nano-fiber cartridge na nakakatugon sa mga ultra-clean na pamantayan ay pamantayan sa mga industriyang ito. Pinipigilan ng mga anti-microbial coating ang biological growth na maaaring makahawa sa produkto o makakompromiso sa performance ng filter.
Ang premium media (PTFE-coated o nano-fiber) ay nagkakahalaga ng 3-5 beses na mas mataas kaysa sa basic glass fiber media. Gayunpaman, madalas na ipinapakita ng pagsusuri sa cost-per-hour na ang premium na media ay naghahatid ng higit na halaga sa ekonomiya:
| Uri ng Media | Gastos ng Yunit | Inaasahang Buhay (oras) | Gastos kada Operating Hour | Mga Siklo ng Paglilinis/Taon |
|---|---|---|---|---|
| Glass Fiber | 100 | 2,000 | 0.05 | 4,380 |
| Polyester | 150 | 2,500 | 0.06 | 3,500 |
| Pinahiran ng PTFE | 350 | 3,500 | 0.10 | 2,000 |
| Nano-Fiber | 500 | 4,500 | 0.11 | 1,500 |
Ang pagsusuri na ito ay nagpapakita na habang ang premium na media ay may mas mataas na cost-per-hour sa materyal lamang, ang pinalawig na buhay at pinababang dalas ng paglilinis ay nagpapababa ng kabuuang mga gastos sa pagpapatakbo ng system kapag isinasaalang-alang ang enerhiya, paggawa, at pagsusuot sa mga sistema ng paglilinis.
Ang mga maruming filter na nangangailangan ng mataas na lakas ng fan upang mapaglabanan ang pagbaba ng presyon ay kumonsumo ng mas maraming enerhiya kaysa sa mga system na pinapanatili nang maayos. Ang isang cartridge na tumatakbo sa labis na pagbaba ng presyon (dahil sa naantalang pagpapalit) ay maaaring magdagdag ng 1-2 kilowatts sa paggamit ng kuryente ng system. Sa patuloy na pagpapatakbo ng mga pasilidad, ito ay isinasalin sa libu-libong dolyar taun-taon sa mga hindi kinakailangang gastos sa enerhiya.
Nabawasan ang pagkonsumo ng naka-compress na hangin: Ang banayad na paglilinis ng premium na media ay nangangailangan ng mas kaunting presyon ng paglilinis
Mas mababang maintenance labor: Ang hindi gaanong madalas na pagpapalit ay nakakabawas sa mga kinakailangan sa paggawa
Nabawasan ang pagsusuot ng kagamitan: Ang mas mababang pagbaba ng presyon ay binabawasan ang stress sa mga fan at bearings
Pinahusay na pagganap sa kapaligiran: Ang pare-parehong mataas na kahusayan ay nagbibigay ng mas malinis na hanging tambutso
Pinababang downtime ng pasilidad: Ang pinahabang buhay ng filter ay nangangahulugan ng mas kaunting mga pagkaantala sa pagpapanatili
Ang wastong pag-install ng cartridge ay humahadlang sa bypass na makakakompromiso sa performance ng system. Kabilang sa mga pangunahing kasanayan ang:
Suriin ang mga end cap: Bago i-install, i-verify na ang mga end cap ay hindi nasira at ang mga seal ay buo
Malinis na pabahay: Alisin ang alikabok at mga labi mula sa pabahay ng cartridge bago i-install
Tamang upuan: Siguraduhing maayos ang pagkakaupo ng cartridge sa itaas at ibabang koneksyon na walang mga puwang
Inspeksyon ng gasket: I-verify na ang mga gasket ay naroroon, maayos na nakaposisyon, at hindi nasira
Pagpapanatili ng hardware: I-secure nang maayos ang anumang mga fastener o clamp nang walang labis na paghihigpit
Pagsubok sa presyon ng system: Pagkatapos ng pag-install, i-verify ang presyon ng system nang walang pagtagas
Ang mga cartridge ay marupok sa kabila ng pagiging matatag. Ang magaspang na paghawak ay maaaring makapinsala sa mga panloob na manggas ng suporta o lumikha ng mga micro-perforations sa media na hindi nade-detect hanggang sa makita ng pressure testing ang mga tagas.
Maingat na hawakan ang mga cartridge; maiwasan ang pagbagsak o magaspang na epekto
Transport sa protective packaging upang maiwasan ang pinsala
Mag-imbak sa tuyong kapaligiran upang maiwasan ang pagsipsip ng kahalumigmigan bago i-install
Protektahan mula sa matinding temperatura na maaaring makapinsala sa media o mga end cap seal
Ang mga ginamit na cartridge ay maaaring maglaman ng mapanganib na alikabok na nangangailangan ng espesyal na paghawak sa panahon ng pagtatapon. Sundin ang mga naaangkop na regulasyon sa kapaligiran para sa pagtatapon ng alikabok. Ang ilang mga pang-industriyang lugar ay may espesyal na pasilidad sa paghawak ng mga mapanganib na basura na tumatanggap ng mga filter cartridge at kontaminadong materyales. Pinipigilan ng wastong pagtatapon ang kontaminasyon sa kapaligiran at tinitiyak ang pagsunod sa regulasyon.
Kung mas mabilis na umakyat ang pressure drop kaysa sa makasaysayang baseline, imbestigahan ang mga potensyal na dahilan na ito:
Tumaas na henerasyon ng alikabok: Ang mga pagbabago sa produksyon o hilaw na materyal ay maaaring magpapataas ng pagkarga ng alikabok
Dust bypass: Ang pagtagas ng mga seal o hindi tamang pagkakaupo sa cartridge ay nagbibigay-daan sa maruming air bypass
pinsala sa media: Ang mga luha o pagbubutas ay nagbibigay-daan sa air bypass nang hindi nangongolekta ng alikabok
Hindi sapat na paglilinis: Ang pagkabigo ng solenoid valve o mga problema sa compressed air ay pumipigil sa epektibong paglilinis
Pag-iipon ng kahalumigmigan: Ang humidity o condensation ay nagdudulot ng dust caking
Ang nakikitang alikabok na lumalabas sa labasan ng malinis na hangin ay nagpapahiwatig ng pagkabigo sa filter. Kabilang sa mga sanhi ang:
End cap seal failure na nagpapahintulot sa direktang bypass
Pagbutas o pagkapunit ng media
Hindi tugmang media para sa alikabok na kinokolekta
Napakalaki ng system na tumatakbo sa sobrang bilis ng mukha
Kung ang mga cartridge ay nangangailangan ng pagpapalit nang mas madalas kaysa sa inaasahan:
I-verify ang mga katangian ng alikabok na tumutugma sa mga detalye ng disenyo ng filter
Suriin ang kalidad ng naka-compress na hangin (langis, kontaminasyon ng tubig)
Mga parameter ng paglilinis ng audit (presyon ng pulso, dalas, timing)
Suriin ang pasilidad para sa mga pagbabago sa pagbuo ng alikabok
I-verify ang pamamaraan ng pag-install ng cartridge at pag-upo
Gumagamit ang mga filter ng cartridge ng pleated na media sa isang compact na cylindrical na configuration, habang ang mga filter ng baghouse ay gumagamit ng mga pahabang bag na tela. Ang mga cartridge ay nag-aalok ng superior compactness, karaniwang 5-10 beses na mas malawak na ibabaw sa parehong espasyo sa sahig. Ang mga cartridge sa pangkalahatan ay nagbibigay ng mas mataas na kahusayan at mas mababang gastos sa pagpapatakbo dahil sa mas mababang pagbaba ng presyon. Ang mga baghouse ay mas angkop para sa napakataas na air flow application at pinapayagan ang indibidwal na pagpapalit ng bag habang tumatakbo ang system. Ang pagpili ay depende sa mga hadlang sa pasilidad at mga kinakailangan sa aplikasyon.
Ang pagsubaybay sa pagbaba ng presyon ay ang pangunahing tagapagpahiwatig. Kapag ang pagbaba ng presyon ng system ay umabot sa maximum na tinukoy ng tagagawa (karaniwang 6-8 pulgada ng column ng tubig), kailangan ang pagpapalit ng filter. Gumagamit ang ilang pasilidad ng mga iskedyul ng pagpapalit na nakabatay sa oras sa halip na nakabatay sa presyon, lalo na sa mga aplikasyon kung saan ang pagbaba ng presyon ay mahirap sukatin nang tumpak. Palaging palitan ang mga filter bago mangyari ang pagkasira ng performance ng system.
Hindi likas, ngunit ang pagsasaayos ng cartridge na may higit na mahusay na mga katangian ng paglabas ng alikabok at pagkakaroon ng PTFE coating ay ginagawang mas angkop ang mga cartridge para sa mga mapaghamong alikabok. Ang mga PTFE-coated cartridges ay humahawak ng moisture at malagkit na alikabok na mas mahusay kaysa sa uncoated media. Para sa mga napakabasang aplikasyon, maaaring kailanganin ang mga wet collector anuman ang uri ng filter.
Ang mga pangunahing glass fiber cartridge ay nagkakahalaga ng humigit-kumulang 100 unit. Ang mga cartridge na pinahiran ng PTFE ay nagkakahalaga ng 3-4 beses na mas mataas, habang ang mga nano-fiber cartridge ay nagkakahalaga ng 4-5 beses na mas mataas. Gayunpaman, pinapahaba ng premium media ang buhay ng serbisyo ng 30-50% at binabawasan ang mga gastos sa enerhiya sa pamamagitan ng mas mababang pagbaba ng presyon, kadalasang ginagawang mas matipid ang mga premium na opsyon sa habang buhay ng kagamitan sa kabila ng mas mataas na paunang gastos.
Ang bawat uri ng media ay may pinakamataas na tuluy-tuloy na rating ng temperatura. Ang pagpapatakbo sa itaas ng na-rate na temperatura ay nagpapabilis sa pagkasira ng fiber at binabawasan ang buhay ng filter. Ang mga maikling temperature excursion (minuto) sa itaas ng rating ay bihirang magdulot ng permanenteng pinsala, ngunit ang matagal na pagtaas ng temperatura ay nagdudulot ng mabilis na pagkabigo. Pumili ng media na may temperaturang rating na tumutugma sa iyong application, at pamahalaan ang inlet air temperature sa pamamagitan ng disenyo ng system kung kinakailangan.
Ang mga karaniwang pang-industriya na cartridge ay hindi idinisenyo para sa paghuhugas at paggamit muli; ang pagtatangkang hugasan ang mga ito ay maaaring makapinsala sa mga panloob na istruktura ng suporta at mga seal. Ang ilang mga dalubhasang cartridge ay idinisenyo bilang mga elementong puwedeng hugasan, ngunit ang mga ito ay partikular na ginawa para sa layuning iyon. Palaging gumamit ng mga pamamaraan ng paglilinis at pagpapalit na inaprubahan ng tagagawa.
Kasama sa mga karaniwang sanhi ang hindi tamang pag-install na may mga pagtagas ng bypass, kontaminadong naka-compress na hangin sa mga sistema ng paglilinis ng pulso, paglalapat sa mga uri ng alikabok na hindi tugma sa chemistry ng media, labis na presyon ng paglilinis na nakakasira ng media, gumagana sa sobrang temperatura, pagsipsip ng moisture na nagdudulot ng dust caking, at hindi sapat na mga kontrol sa kapaligiran sa pabahay. Ang pagtugon sa mga isyung ito ay kadalasang nalulutas ang mga problema sa maagang pagkabigo.
Ang PTFE coating na inilapat sa de-kalidad na base media ay mahusay para sa mga malagkit na alikabok, mga application na puno ng moisture, at mga sitwasyon sa paglilinis na may mataas na dalas. Ang nano-fiber media ay nangunguna kapag ang pinakamataas na kahusayan (99.95%) ay kinakailangan o kapag ang submicron particle control ay kritikal. Ang pagpili ay depende sa iyong mga partikular na katangian ng alikabok, mga kinakailangan sa kahusayan, at badyet. Kumonsulta sa mga espesyalista para sa mga application na nangangailangan ng pinakamataas na antas ng pagganap.
Ang teknolohiya ng filter cartridge ay patuloy na sumusulong, na nag-aalok ng mga pang-industriyang pasilidad na lalong epektibong solusyon para sa pagkontrol ng alikabok. Ang pag-unawa sa agham sa likod ng mga materyal ng media, mga teknolohiya ng coating, at mga katangian ng pagganap ay nagbibigay-daan sa mga matalinong desisyon tungkol sa pagpili at pag-optimize ng system.
Ang pinaka-cost-effective na diskarte ay kadalasang nagsasangkot ng pamumuhunan sa mas mataas na kalidad na mga cartridge na tumatakbo sa maayos na idinisenyong mga sistema na may mahusay na mga kasanayan sa pagpapanatili. Habang ang mga premium na cartridge ay mas mahal sa simula, ang kanilang pinahabang buhay ng serbisyo, mas mababang mga gastos sa pagpapatakbo, higit na kahusayan, at pinababang pagkonsumo ng enerhiya ay madalas na naghahatid ng mas mahusay na kabuuang halaga ng pagmamay-ari kaysa sa mga alternatibong badyet.
Ang wastong pag-install, pagsubaybay, at mga kasanayan sa pagpapanatili ay katumbas ng kahalagahan ng pagpili ng media. Kahit na ang pinakamagagandang cartridge ay hindi gumagana sa mga system na hindi maayos na pinapanatili na may mga pagkabigo sa seal, hindi sapat na paglilinis, o kontaminadong naka-compress na hangin. Ang pagtatatag ng mga disiplinadong programa sa pagpapanatili at kaagad na pagtugon sa mga umuusbong na problema ay nagpapalaki ng kita sa iyong pamumuhunan sa sistema ng pagsasala.
