Ang produksyon ng coke ay kumakatawan sa isang kritikal na proseso sa mga modernong operasyong pang-industriya, na ginagawang de-kalidad na coke ang hilaw na uling na ginagamit sa paggawa ng bakal at iba pang mabibigat na industriya. Gayunpaman, ang yugto ng pagpapatuyo ng coke ay nagpapakita ng isang makabuluhang hamon sa kapaligiran at pagpapatakbo: ang pagbuo ng mga high-temperature na flue gas na puno ng pinong particulate matter at mga kemikal na pollutant.
Sa panahon ng proseso ng pagpapatuyo ng coke, ang temperatura ay maaaring lumampas sa 200 degrees Celsius, at ang mga tambutso ay nagdadala ng malaking dami ng dust particle, sulfur compound, at volatile organic compounds. Kung walang tamang paggamot, ang mga emisyon na ito ay lumilikha ng maraming problema: hindi pagsunod sa regulasyon, kaagnasan ng kagamitan, mga panganib sa kalusugan ng manggagawa, at kontaminasyon sa kapaligiran. Ang mga tradisyunal na pamamaraan ng dry filtration ay kadalasang napatunayang hindi sapat para sa paghawak sa dami at pagiging kumplikado ng mga contaminant na nasa coke drying exhaust.
Ito ay kung saan moderno basang scrubber lumalabas ang teknolohiya bilang pang-industriyang solusyon, na nag-aalok ng sabay-sabay na pag-alis ng alikabok, paglamig ng gas, at pagsipsip ng kemikal sa isang pinagsamang sistema.
A basang scrubber gumagana sa pamamagitan ng direktang pakikipag-ugnayan sa pagitan ng mga kontaminadong gas stream at liquid spray media, karaniwang tubig o kemikal na solusyon. Sa mga aplikasyon sa pagpapatuyo ng coke, ang scrubber ay kumukuha ng particulate matter sa pamamagitan ng impaction at interception na mga mekanismo habang sabay na pinapalamig ang flue gas at sumisipsip ng mga gas na pollutant.
Ang proseso ay gumagana sa magkakaibang mga yugto: ang mainit na tambutso na gas ay pumapasok sa silid ng scrubber kung saan ang mga spray nozzle ay nag-atomize ng likido sa mga pinong droplet. Ang mga droplet na ito ay bumabangga sa mga particle ng alikabok, na epektibong kumukuha sa kanila sa pamamagitan ng pagdirikit. Ang liquid-particle mixture ay naglalakbay sa isang separation chamber kung saan ang gravity at demisting elements ay nag-aalis ng mga entrained droplets bago lumabas ang malinis na gas sa system.
Sabay-sabay na paglamig ng mga gas na may mataas na temperatura, na binabawasan ang thermal stress sa downstream na kagamitan
Pinahusay na kahusayan sa pagkolekta para sa mga pinong particle na tumagos sa mga tuyong filter
Pinagsamang kakayahan sa pagsipsip ng kemikal para sa sulfur dioxide at iba pang mga acidic na gas
Nabawasan ang pagbuo ng basura kumpara sa pagtatapon ng filter ng baghouse
Tuloy-tuloy na operasyon nang walang pagpapalit ng filter na downtime
Natural humidification ng tambutso stream, pagpapabuti ng visibility at pagbabawas ng dust re-entrainment

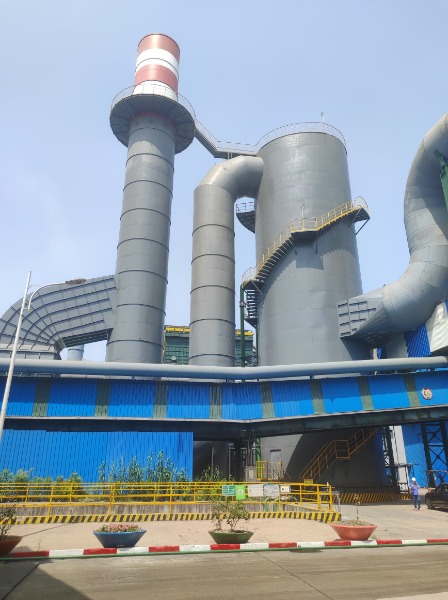

Kasama sa komprehensibong pag-install ng basang scrubber para sa pagpapatuyo ng coke ang ilang kritikal na bahagi na gumagana sa pinagsamang pagkakatugma:
| Component | Function | Mga Kritikal na Pagtutukoy |
|---|---|---|
| Gas Inlet Ductwork | Dinadala ang mainit na tambutso mula sa pagpapatuyo ng drum | Ang bakal na lumalaban sa init, nagpapanatili ng bilis ng gas |
| Spray Chamber | Pangunahing contact zone para sa pakikipag-ugnayan ng gas-liquid | Maramihang nozzle arrays, tagal ng paninirahan 5-10 segundo |
| Seksyon ng Demisting | Nag-aalis ng mga naipasok na patak ng likido | Ang disenyo ng Chevron o mesh pad, sinusubaybayan ang pagbaba ng presyon |
| Sump at Sirkulasyon System | Nag-iimbak at nagre-recirculate ng pagkayod ng likido | Patuloy na pagdurugo para sa pagtanggal ng solids, pampaganda ng tubig feed |
| Induced Draft Fan | Nagtagumpay sa pagbaba ng presyon ng system | Variable frequency drive para sa kontrol ng daloy |
Ang diagram sa itaas ay naglalarawan ng kumpletong cycle ng pagpapatakbo ng isang coke drying wet scrubber system, mula sa kontaminadong paggamit ng tambutso sa pamamagitan ng malinis na paglabas ng gas at pamamahala ng solids.
Moderno basang scrubber ang mga sistema ay nakakamit ng pambihirang kahusayan sa pagkolekta sa buong spectrum ng mga laki ng particle na nakatagpo sa mga operasyon ng pagpapatuyo ng coke:
Kabuuang pagbabawas ng alikabok: 95-99% ng pumapasok na particulate matter na nakuha
Fine particle capture (0.5-5 microns): 85-95% na kahusayan sa pamamagitan ng mga mekanismo ng impaction
Pag-aalis ng magaspang na butil (mahigit sa 10 microns): Higit sa 99% ang rate ng pagkuha
Konsentrasyon ng alikabok sa labasan: Karaniwang 20-50 mg/cubic meter, mas mababa sa mga limitasyon ng regulasyon
Pagpapanatili ng kahusayan sa pagkolekta sa panahon ng mataas na temperatura na lumilipas na mga kondisyon
Higit pa sa pisikal na pag-alis ng alikabok, isinasama ng mga basang scrubber ang mga kakayahan sa pagsipsip ng kemikal na mahalaga para sa komprehensibong kontrol sa paglabas:
| Pollutant | Karaniwang Inlet Concentration | Pagtanggal Efficiency | Antas ng Outlet |
|---|---|---|---|
| Sulfur Dioxide | 200-400 ppm | 90-98% | 5-40 ppm |
| Hydrogen Sulfide | 10-50 ppm | 85-95% | 1-8 ppm |
| Ammonia | 50-150 ppm | 75-85% | 10-40 ppm |
| Mga Pabagu-bagong Organikong Compound | 100-300 ppm | 50-75% | 25-150 ppm |
Ang mataas na temperatura ng pumapasok na tipikal ng coke drying exhaust (150-250 degrees Celsius) ay nangangailangan ng mga espesyal na diskarte sa disenyo. Ang direktang pag-spray ng tubig ay lilikha ng labis na evaporative cooling at pagbuo ng singaw, na potensyal na napakalaki ng mga kagamitan sa pagwawasak. Gumagamit ang mga propesyonal na pag-install ng mga nakaplanong diskarte sa pagpapalamig:
Hindi direktang pagpapalitan ng init sa inlet ductwork sa pre-cool na gas bago pumasok ang scrubber
Ang kinokontrol na mga rate ng spray water injection na tumutugma sa evaporative cooling capacity
Steam condensation recovery system upang mabawasan ang pagkonsumo ng tubig at pag-aaksaya ng init
Pamamahala ng temperatura ng saturation upang maiwasan ang pagbuo ng condensation sa mga downstream duct
Ang kumbinasyon ng mataas na temperatura, acidic na bahagi ng gas, at mekanikal na pagkasuot ay nangangailangan ng maingat na pagpili ng materyal sa buong system. Ang pang-industriya na grade na hindi kinakalawang na asero na konstruksyon, mga protective rubber lining sa mga spray chamber, at mga chemical-resistant na coatings sa mga structural elements ay pumipigil sa maagang pagkasira at nagpapanatili ng operational reliability sa pinahabang buhay ng serbisyo.
Ang patuloy na operasyon ay nangangailangan ng komprehensibong mga protocol sa pamamahala ng tubig. Ang mga settled solid ay dapat na patuloy na alisin sa pamamagitan ng mga dedikadong underflow system, habang ang makeup water chemical composition ay nangangailangan ng pagsubaybay upang maiwasan ang pagbuo ng scale sa mga spray nozzle at heat exchanger surface. Ang mga karaniwang installation ay nagsasama ng mga awtomatikong pH control system gamit ang lime slurry o caustic soda upang ma-optimize ang absorption efficiency at protektahan ang equipment mula sa corrosion.
Ang laki ng fan ng system ay kritikal na nakasalalay sa tumpak na pagkalkula ng pagbaba ng presyon sa lahat ng mga bahagi. Ang karaniwang pagbaba ng presyon sa pagpapatakbo ay mula 40 hanggang 80 millimeters ng water column, na nangangailangan ng wastong laki ng mga variable frequency drive fan na may backup na kapasidad para sa mga kondisyong pang-emergency. Ang disenyo ng demisting section ay makabuluhang nakakaimpluwensya sa pangkalahatang resistensya ng system, na nangangailangan ng maingat na pagpili sa pagitan ng chevron pad, mesh, at iba pang mga demisting na teknolohiya.
Ang matagumpay na pagsasama ng wet scrubber ay nangangailangan ng maingat na koordinasyon sa umiiral na imprastraktura sa pagpapatuyo ng coke. Ang koneksyon ng exhaust ductwork ay dapat tumanggap ng mga katangian ng thermal expansion, ang vibration isolation ay pumipigil sa paghahatid ng fan vibration sa mga istruktura ng pasilidad, at ang induced draft fan placement ay nag-o-optimize ng mga pattern ng daloy ng gas nang hindi lumilikha ng backpressure sa drying drum.
Ang mga protocol sa pag-install ay dapat na nakaayon sa mga lokal na regulasyon sa kalidad ng hangin, mga pamantayan sa kaligtasan sa trabaho, at mga kinakailangan sa pangangalaga sa kapaligiran. Karamihan sa mga modernong pasilidad ng coking ay dapat makamit ang mga particulate emission na mas mababa sa 50 mg bawat metro kubiko at mga konsentrasyon ng sulfur dioxide sa ilalim ng 400 ppm. Tinitiyak ng wastong wet scrubber sizing at operation ang pare-parehong pagsunod nang hindi nangangailangan ng karagdagang downstream polishing equipment.
Pinahuhusay ng awtomatikong pagsubaybay ang pagiging maaasahan ng pagpapatakbo at pagsunod sa kapaligiran:
Inlet gas temperature sensing na may awtomatikong pagsasaayos ng rate ng spray
Pagsubaybay sa pagbaba ng presyon sa buong seksyon ng demisting upang ipahiwatig ang mga pangangailangan sa paglilinis
Pagsukat ng konsentrasyon ng alikabok sa labasan ng gas gamit ang tuluy-tuloy na opacity o real-time na particulate sensor
Sump pH monitoring para sa chemical absorption optimization
Pagsusukat ng rate ng daloy ng sirkulasyon ng tubig upang ma-verify ang pare-parehong operasyon
Mga visual at naririnig na alarma para sa abnormal na mga kondisyon ng operating
Higit pa sa pagtugon sa mga kinakailangan sa regulasyon, ang mga wet scrubber system ay naghahatid ng mga makabuluhang pagpapahusay sa pagpapatakbo sa mga pasilidad ng coking. Ang sabay-sabay na paglamig ng maubos na gas ay nag-aalis ng pangangailangan para sa hiwalay na mga heat recovery exchanger sa maraming aplikasyon, na binabawasan ang paggasta ng kapital at pagiging kumplikado ng system. Ang pinagsamang katangian ng pag-alis ng alikabok at pagsipsip ng kemikal ay nagpapaliit sa bilang ng mga bahagi ng kagamitan na nangangailangan ng pagpapanatili at pagpapalit.
Ang pagsusuri sa wet scrubber economics sa loob ng 10 taon na panahon ng pagpapatakbo ay nagpapakita ng mga nakakahimok na pakinabang kumpara sa mga alternatibong teknolohiya:
Mas mababang pagkonsumo ng enerhiya dahil sa na-optimize na fan sizing at variable frequency drive na operasyon
Binawasan ang mga kinakailangan sa imbentaryo ng ekstrang bahagi na may mas kaunting mga espesyal na bahagi
Pinahabang buhay ng kagamitan sa pamamagitan ng epektibong pamamahala ng thermal at pag-iwas sa kaagnasan
Minimal downtime para sa maintenance kumpara sa baghouse o cartridge filter system na nangangailangan ng pana-panahong pagbabago
Potensyal para sa pagbawi ng byproduct o kapaki-pakinabang na muling paggamit ng mga nakuhang solido
Higit pa sa pagsunod sa regulasyon, ang mga instalasyon ng wet scrubber ay nagpapakita ng tunay na pangako sa pangangalaga sa kapaligiran. Ang kapansin-pansing pagbawas sa mga emisyon ng alikabok sa atmospera ay nagpapabuti sa lokal na kalidad ng hangin, binabawasan ang mga gastos sa pagpapanatili na nauugnay sa pag-aayos ng alikabok sa mga kagamitan sa pasilidad, at pinapaliit ang pangangailangan para sa mga paghihigpit sa pagpapatakbo sa panahon ng mga yugto ng mataas na polusyon. Ang pinahusay na kaligtasan ng manggagawa ay nagreresulta mula sa mas mababang pagkakalantad sa trabaho sa mga mapanganib na alikabok at singaw ng kemikal.
Sa paglipas ng panahon, ang mga deposito ng mineral at akumulasyon ng particulate ay maaaring mabawasan ang kalidad ng pattern ng spray, na nangangailangan ng pana-panahong paglilinis o pagpapalit. Ang mga regular na protocol ng inspeksyon na tumutukoy sa mga pagbabago sa spray geometry ay pumipigil sa pagkasira ng pagpapatakbo bago ito makaapekto sa kahusayan ng koleksyon. Ang malambot na mineral na nilalaman sa makeup water at wastong kemikal na conditioning ng recirculating water ay makabuluhang nagpapahaba ng buhay ng serbisyo ng nozzle.
Ang akumulasyon ng entrained solids sa demisting pads ay nagpapataas ng system pressure drop at sa kalaunan ay maaaring makapagpigil sa daloy ng gas. Karamihan sa mga modernong sistema ay nagsasama ng mga awtomatikong sistema ng paglilinis gamit ang naka-compress na hangin o mekanikal na panginginig ng boses upang alisin ang mga nakuhang solido. Ang manu-manong inspeksyon sa mga naka-iskedyul na agwat ng pagpapanatili ay nagsisiguro na ang mga pad ay mananatiling maayos na nakaposisyon at gumagana ayon sa disenyo.
Ang regular na visual na inspeksyon ng nakalantad na gawaing metal, pagsukat ng kapal ng pader sa mga lugar na madaling maapektuhan, at agarang pansin sa pagkasira ng coating ay pumipigil sa pagkabigo sa istruktura. Maraming mga pasilidad ang nagtatag ng mga quarterly na iskedyul ng inspeksyon kabilang ang mga pagsukat ng kapal ng ultrasonic ng mga kritikal na sangkap na naglalaman ng presyon. Ang preventive approach na ito ay makabuluhang nagpapahaba ng buhay ng kagamitan kumpara sa mga reaktibong repair-after-failure na mga protocol sa pagpapanatili.
Ang tuluy-tuloy na pag-alis ng mga naayos na solid ay pumipigil sa pagbara ng mga linya ng sirkulasyon at nagpapanatili ng sapat na dami ng tubig para sa mga sistema ng pag-spray. Maraming mga pag-install ang nagsasama ng mga automated na underflow system na gumagana sa mga naka-time na cycle, habang ang iba ay gumagamit ng mga level sensor para sa demand-based na discharge. Ang wastong pagtatapon ng mga inalis na solids ayon sa mga lokal na pangangailangan sa kapaligiran ay kumakatawan sa isang mahalagang responsibilidad sa pagpapatakbo.
Ang pag-unawa sa mga pagkakaiba sa pagitan ng wet scrubber at conventional dry filtration approach ay nililinaw kung bakit ang mga modernong coking facility ay lalong pumipili ng wet technology:
| Salik ng Pagganap | Basang Scrubber | Dry Baghouse Filter |
|---|---|---|
| Kahusayan sa Pagkolekta ng Alikabok | 95-99% | 98-99% |
| Kakayahang Paglamig ng Gas | Napakahusay, pagbabawas ng 50-100 C | Mahina, minimal na paglamig |
| Pagsipsip ng Kemikal | Malakas, pinagsamang kakayahan | Wala, kailangan ng hiwalay na unit |
| Mga Kinakailangan sa Pagpapanatili | Moderate, nozzle at pump service | Intensive, regular na pagpapalit ng filter |
| System Footprint | Compact, patayong disenyo ng tore | Mas malaki, maramihang mga module ng cartridge |
| Gastos sa Pagpapatakbo Bawat Taon | Mas mababa, mas kaunting mga kapalit na bahagi | Mas mataas, madalas na pagtatapon ng cartridge |
Ang mga susunod na henerasyong coking facility ay lalong nagsasama ng mga wet scrubber system na may advanced na process monitoring at automated control system. Ang real-time na pagsukat ng konsentrasyon ng alikabok gamit ang mga optical sensor ay nagbibigay-daan sa pabago-bagong pagsasaayos ng mga rate ng pag-spray at daloy ng tubig, na nag-o-optimize ng kahusayan sa pagkolekta sa mga variable na kondisyon ng operating. Sinusuri ng mga algorithm ng machine learning ang mga pattern sa data ng pagpapatakbo, na hinuhulaan ang mga kinakailangan sa pagpapanatili bago mangyari ang pagkabigo ng bahagi.
Ang lumalagong diin sa mga napapanatiling pang-industriya na kasanayan ay nagtutulak ng pagbuo ng mga pinahusay na sistema ng pag-recycle ng tubig sa loob ng mga instalasyon ng wet scrubber. Ang mga pinahusay na teknolohiya sa paghihiwalay ng mga solido ay nagbibigay-daan sa mas mataas na mga ratio ng recirculation, na binabawasan ang mga kinakailangan sa makeup water at pinapaliit ang discharge ng wastewater. Ang ilang modernong pasilidad ay nakakamit ng higit sa 90 porsiyentong muling paggamit ng tubig, na pangunahing binabago ang profile sa kapaligiran ng mga pagpapatakbo ng wet scrubber.
Sa halip na ituring ang pag-alis ng alikabok, desulfurization, at pagbawi ng ammonia bilang magkahiwalay na mga function, ang mga modernong disenyo ng pasilidad ay nag-iisip ng pinagsama-samang multi-stage system. Ang teknolohiya ng wet scrubber ay nagsisilbing pundasyon, na may mga karagdagang yugto ng pag-polish na tumutugon sa mga partikular na pollutant na natitira pagkatapos ng pangunahing pagkayod. Ang komprehensibong diskarte na ito ay nakakamit ng higit na mahusay na pangkalahatang pagbabawas ng emisyon kumpara sa mga standalone na kagamitan.
Ang mga direktang sistema ng pag-spray ng tubig ay maaaring ligtas na tumanggap ng mga temperatura ng pumapasok hanggang sa humigit-kumulang 250 degrees Celsius, na may wastong sukat ng nozzle at kontrol sa rate ng pag-spray ng tubig. Ang mas mataas na temperatura ay maaaring mangailangan ng inlet cooling o di-tuwirang mga yugto ng pagpapalitan ng init bago pumasok ang gas sa scrubber. Karamihan sa mga coke drying exhaust ay nasa loob ng operational range na ito, na ginagawang angkop ang mga wet scrubber para sa direktang pagsasama sa karaniwang kagamitan sa pagpapatuyo.
Ang mga agwat ng inspeksyon ay nakasalalay sa nilalaman ng mineral ng tubig at disenyo ng system ngunit karaniwang nangyayari buwan-buwan o quarterly. Ang mga propesyonal na pasilidad ay nagtatatag ng mga iskedyul ng baseline at nagsasaayos batay sa naobserbahang mga pagbabago sa pagganap. Maraming modernong sistema ang nagsasama ng mga awtomatikong pag-flush ng nozzle sa panahon ng operasyon, pagpapahaba ng mga agwat ng serbisyo at pagpapanatili ng pare-parehong mga pattern ng spray. Binabawasan ng mga particulate straining system ang dalas ng pagbara ng nozzle.
Kabilang sa mga kritikal na parameter ang pH (karaniwang pinapanatili sa pagitan ng 7-9 para sa pinakamainam na kahusayan sa pagsipsip), kabuuang nilalaman ng mga nasuspinde na solids (perpektong mas mababa sa 5,000 ppm upang maiwasan ang pagbara ng nozzle), at tigas ng mineral. Ang regular na pagsusuri sa laboratoryo ng sump water ay gumagabay sa mga pagsasaayos ng dosing ng kemikal. Sinusubaybayan ng maraming pasilidad ang nilalaman ng dissolved oxygen, dahil ang mga anaerobic na kondisyon ay maaaring magsulong ng paglaki ng bakterya at pagbuo ng hydrogen sulfide sa loob ng sump.
Moderno wet scrubbers incorporate sophisticated controls enabling safe operation across the full range of facility operating conditions. Variable frequency drive fans adjust air flow proportionally with inlet gas conditions, preventing equipment overload during startup or partial load conditions. Many systems can safely operate at loads as low as 20-30 percent of design capacity, making them suitable for facilities with frequent operational fluctuations.
Sa wastong pagpapanatili at napapanahong pagpapalit ng bahagi, karaniwang gumagana ang mga wet scrubber system sa loob ng 15-20 taon bago kinakailangan ang malaking reconstruction. Ang mga nozzle, pump, at mga bahagi ng pagsusuot ay nangangailangan ng kapalit sa pagitan ng 3-7 taon depende sa mga kondisyon ng pagpapatakbo. Ang regular na pagsubaybay sa kaagnasan at pagpapanatili ng proteksiyon na patong ay makabuluhang nakakaimpluwensya sa pangkalahatang mahabang buhay ng system.
Ang mga electrostatic precipitator ay mahusay sa pagkolekta ng napakahusay na mga particle ngunit kulang sa paglamig ng gas at mga kakayahan sa pagsipsip ng kemikal. Ang mga wet scrubber ay nagbibigay ng higit na kakayahang magamit para sa mga application na nangangailangan ng sabay-sabay na pag-alis ng alikabok at desulfurization. Ang mga electrostatic system ay nagpapanatili ng mas mababang pressure drop ngunit nangangailangan ng mataas na kuryente at mga sopistikadong control system. Para sa mga aplikasyon sa pagpapatuyo ng coke na kinasasangkutan ng parehong particulate at gaseous pollutants, ang mga wet scrubber ay karaniwang naghahatid ng mahusay na pangkalahatang pagganap.
Ang mga naayos na solid ay inaalis sa pamamagitan ng sump underflow at karaniwang nakadirekta sa pampalapot at dewatering na kagamitan, na gumagawa ng solidong cake at nilinaw na likido. Ang na-dewater na cake kung minsan ay maaaring i-recycle sa mga proseso ng coking, ibenta bilang pandagdag na gasolina, o itapon sa mga inaprubahang pasilidad. Ang nilinaw na likido ay maaaring i-recycle sa scrubber sump o gamutin para sa paglabas. Ang mga modernong pasilidad ay lalong nagsusuri ng mga kapaki-pakinabang na opsyon sa muling paggamit bago isaalang-alang ang pagtatapon.
Ang mahusay na disenyong wet scrubber system ay gumagana nang tahimik, na gumagawa ng mga antas ng ingay na 75-85 decibel sa operating distance, na maihahambing sa maginoo na pang-industriya na kagamitan. Ang wastong demisting ay humahadlang sa mga nakikitang vapor plumes mula sa discharge stack. Ang pag-aalis ng amoy ay nakasalalay sa kahusayan sa pagsipsip ng kemikal para sa hydrogen sulfide at ammonia—karamihan sa mga pasilidad ay nakakaranas ng makabuluhang pagbawas ng amoy kumpara sa hindi nakokontrol na pagpapatuyo ng coke. Ang mga nakapaloob na spray chamber at sump cover ay nagpapaliit ng atmospheric odor escape.
